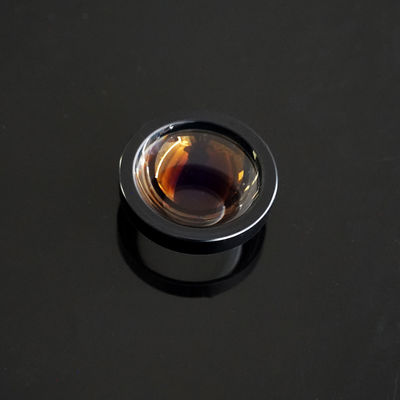

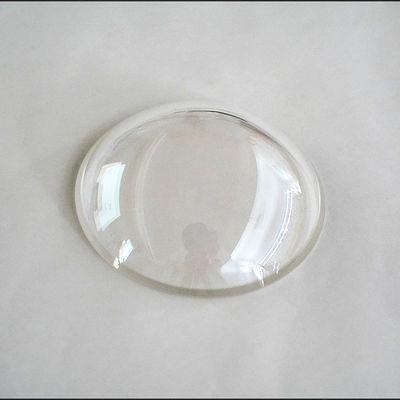

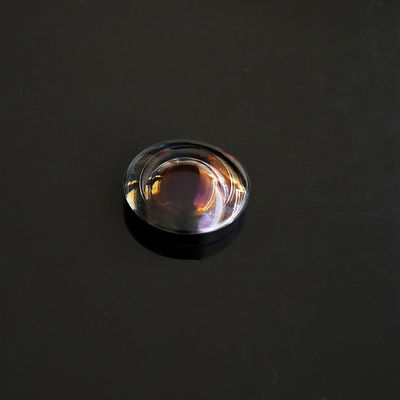

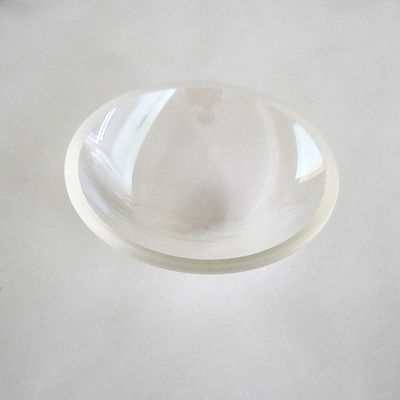

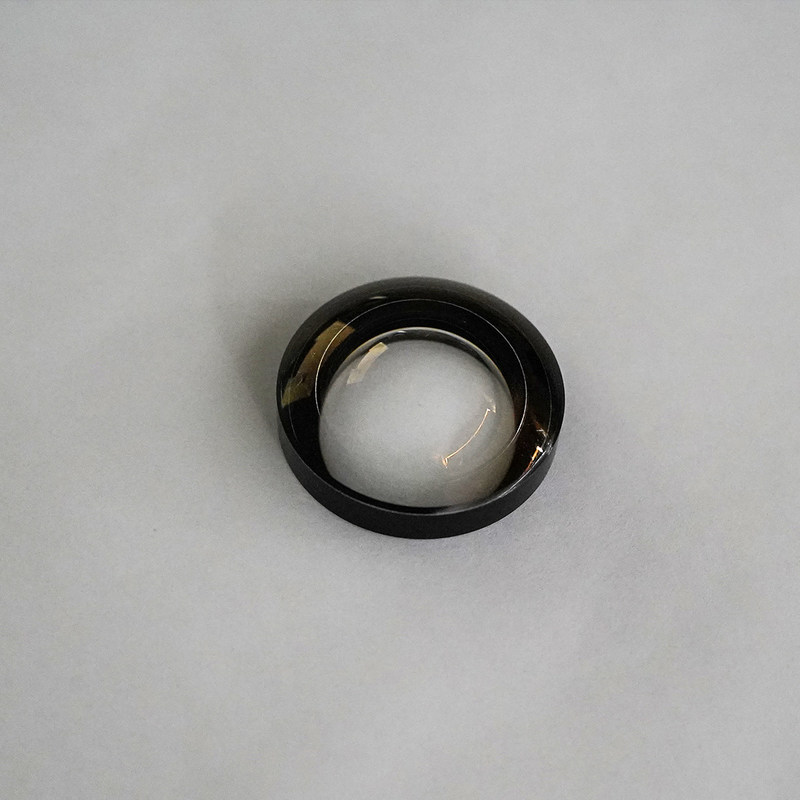

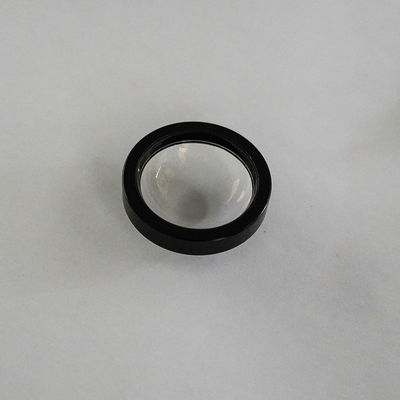

Thấu kính lồi kép 0,005mm

Chất lượng Thấu kính lồi kép 0,005mm nhà máy sản xuất
Chất lượng Thấu kính lồi kép 0,005mm nhà máy sản xuất
Chất lượng Thấu kính lồi kép 0,005mm nhà máy sản xuất
Chất lượng Thấu kính lồi kép 0,005mm nhà máy sản xuất
Chất lượng Thấu kính lồi kép 0,005mm nhà máy sản xuất
Đặc điểm kỹ thuật sản phẩm
Nơi xuất xứ: Trung Quốc
Tên thương hiệu: Advance
Chứng nhận: ROHS\Reach
Số mô hình: theo yêu cầu
Số lượng đặt hàng tối thiểu: 1
Giá: $0.2~$100
Điều khoản thanh toán: T/T&L/C
Khả năng cung cấp: 1000k/tháng
Chi tiết sản phẩm
Làm nổi bật:

Thấu kính lồi đôi 10/5

,

thấu kính lồi kép 10/5 0

,

005mm
Application Area: Đèn pin máy chiếu
Customized Support: OEM, ODM
Usage: Quang học
Structure: thấu kính khum
Shape: Hình cầu
Material: kính quang học
Focal Length: PHONG TỤC
Coating: theo yêu cầu
Diameter: 25 mm
Diameter Tolerance: +/- 0,005mm
Surface Accuracy: N=1~0,5
Centerthickness Tolerance: +/- 0,001mm
Focal Length Tolerance: +/- 1%
Surface Quality: 5/10~60/40
Application Area: Hình ảnh, Ánh sáng, Laser, v.v.
Interface Type: Canon EF-S
Centerthickness: 5 mm
Width Tolerance: +/- 0,01mm
Style: đồ cổ
Operatingtemperature: -20 đến 70 ° C
Filter Ring Color: Đen, Bạc, Vàng
Coating Choice: màu xanh lá
Refractiveindex: 1,52
Focal Length: 150mm
Mô tả sản phẩm
0.005mm Thấu kính hai mặt lồi
Thấu kính hai mặt lồi được chế tạo chính xác với dung sai cực kỳ chặt chẽ cho các ứng dụng quang học đòi hỏi khắt khe trong hệ thống hình ảnh, chiếu sáng và laser.
Thông số kỹ thuật
Vật liệuBK7 hoặc các loại kính quang học khác, thạch anh, sapphire, Ge, Si, ZnSe, CaF2, v.v.
Đường kính1.5~300mm
Bán kínhR0.8mm-∞
Tiêu cự-30000mm~+30000mm
Dung sai độ dày tâm+/-0.01mm
Dung sai đường kính+/-0.005mm
Dung sai tiêu cự+/-1%
Độ chính xác bề mặtN=1~3
Độ bất thườngΔN=0.1~0.5
Độ lệch tâm3''~1''
Chất lượng bề mặt10/5~60/40
Lớp phủTheo yêu cầu
Lĩnh vực ứng dụngHình ảnh, Chiếu sáng, Laser, v.v.
Precision double convex lens with detailed surface inspectionDouble convex lens showing optical clarity and surface quality
Chuyên môn: Làm chủ quy mô micromet
Cốt lõi của thiết kế quang học hiệu suất cao là yêu cầu về tính nhất quán vật lý. Trong khi các tiêu chuẩn công nghiệp thường chấp nhận ±0.1mm, cơ sở của chúng tôi chuyên về gia công siêu chính xác, đạt được dung sai đường kính là ±0.005mm.
  • Tại sao 5 micromet lại quan trọng: Trong các cụm thấu kính đa yếu tố hoặc vỏ micro-optics, sai lệch dù chỉ 20μm cũng có thể gây nghiêng cơ học hoặc lệch tâm, dẫn đến hiện tượng coma và astigmatism nghiêm trọng. Khả năng kiểm soát dưới micromet của chúng tôi đảm bảo "khớp hoàn hảo" cho các ống nội soi y tế cao cấp và ghép nối sợi laser.
  • Tối ưu hóa đối xứng: Các thấu kính hai mặt lồi của chúng tôi được đánh bóng với độ bất thường là ΔN = 0.1~0.5, đảm bảo mặt sóng không bị biến dạng trên toàn bộ khẩu độ rõ nét.
Kinh nghiệm: Tối ưu hóa cho hình ảnh 1:1 & hơn thế nữa
Đội ngũ kỹ sư của chúng tôi tận dụng nhiều thập kỷ kinh nghiệm trong việc ứng dụng thấu kính DCX vào các thách thức thực tế. Chúng tôi hiểu rằng thấu kính hai mặt lồi hoạt động ở đỉnh lý thuyết trong quá trình chụp ảnh 1:1 (hệ thống vật kính hữu hạn).
  • Hiểu biết về ứng dụng: Đối với các kỹ sư thiết kế hệ thống chuyển tiếp hoặc thiết lập phóng đại hình ảnh, thấu kính DCX của chúng tôi cung cấp sự phân bố công suất đối xứng cần thiết để giảm thiểu quang sai cầu và biến dạng.
  • Tính linh hoạt của vật liệu: Cho dù bạn yêu cầu N-BK7 cho ánh sáng nhìn thấy, Silica nóng chảy UV cho kiểm tra bán dẫn, hay ZnSe cho cảm biến nhiệt IR, quy trình sản xuất của chúng tôi duy trì cùng độ chính xác ±0.005mm trên tất cả các chất nền.
Độ tin cậy: Độ chính xác đã được xác minh (Đo lường & Tuân thủ)
Niềm tin được xây dựng thông qua sự minh bạch. Chúng tôi không chỉ tuyên bố độ chính xác; chúng tôi ghi lại nó.
  • Xác nhận bằng giao thoa kế: Mỗi lô hàng siêu chính xác đều được kiểm tra bằng giao thoa kế Zygo, đảm bảo rằng công suất bề mặt (N) và độ bất thường (ΔN) đáp ứng bản vẽ quang học chính xác của bạn.
  • Sự xuất sắc về tâm sai: Với dung sai lệch tâm được siết chặt đến 1' cung phút, chúng tôi loại bỏ các vấn đề lệch chùm tia làm ảnh hưởng đến các quang học sản xuất hàng loạt chất lượng thấp hơn.
  • Khả năng truy xuất nguồn gốc đầy đủ: Chúng tôi cung cấp Báo cáo kiểm tra toàn diện (bao gồm Đường kính, CT và Tiêu cự) và Đường cong lớp phủ với mỗi lô hàng, đảm bảo quy trình kiểm soát chất lượng của bạn diễn ra liền mạch.
Precision optical lens manufacturing processOptical lens quality control inspectionDouble convex lens surface measurementOptical lens testing and validationPrecision lens assembly and alignmentOptical component manufacturing facilityHigh-precision lens polishing equipmentAdvanced optical manufacturing technology1.5mm to 300mm optical lens design, BK7 dichroic optical filter
Câu hỏi thường gặp
Tại sao dung sai đường kính ±0.005mm lại quan trọng đối với các hệ thống đa yếu tố?
Trong các cụm quang học phức tạp, chẳng hạn như vật kính chụp ảnh có độ phân giải cao, ngay cả một độ nghiêng cơ học hoặc lệch tâm nhỏ cũng có thể dẫn đến hiện tượng coma và astigmatism đáng kể. Dung sai ±0.005mm đảm bảo độ chính xác "ép chặt" bên trong ống kính, loại bỏ nhu cầu căn chỉnh thủ công (đệm) và đảm bảo trục quang học của thấu kính DCX luôn được căn giữa hoàn hảo.
Làm thế nào để bạn duy trì sự nhất quán về tiêu cự trong phạm vi ±1%?
Tiêu cự là hàm của cả bán kính bề mặt và độ dày tâm (CT). Bằng cách kiểm soát độ dày tâm đến ±0.01mm và sử dụng công nghệ đánh bóng CNC có độ chính xác cao để duy trì sự nhất quán về bán kính, chúng tôi đảm bảo rằng tiêu cự hiệu dụng (EFL) luôn ổn định. Điều này rất quan trọng đối với các cảm biến công nghiệp, nơi yêu cầu độ phóng đại nhất quán trên hàng nghìn đơn vị.
Những thách thức khi đánh bóng thấu kính hai mặt lồi với bán kính nhỏ (R0.8mm) là gì?
Bán kính nhỏ tạo ra các độ dốc bề mặt lớn, khó đánh bóng đồng đều. Chúng tôi sử dụng công nghệ đánh bóng dưới khẩu độ và các hạt mài kim cương tùy chỉnh để đảm bảo rằng độ chính xác bề mặt (N=1~3) và độ bất thường (ΔN=0.1~0.5) được duy trì ngay sát khẩu độ rõ nét, ngăn chặn "lăn cạnh" có thể làm giảm chất lượng hình ảnh ngoại vi.
Làm thế nào để bạn xác minh độ bất thường bề mặt (ΔN) trên thấu kính DCX đối xứng?
Chúng tôi sử dụng Giao thoa kế Laser He-Ne (như Zygo) để ghi lại bản đồ dịch pha của cả hai bề mặt lồi. Đối với thấu kính DCX, mỗi mặt được kiểm tra riêng biệt với một hình cầu tham chiếu. Giá trị ΔN là 0.1 cho biết độ lệch cục bộ so với hình dạng cầu lý tưởng nhỏ hơn 1/10 của một vân, đảm bảo mặt sóng gần như hoàn hảo.
Bạn có thể cung cấp "Scratch-Dig 10/5" cho các ứng dụng laser công suất cao không?
Có. Đối với các thấu kính DCX cấp laser, chúng tôi cung cấp Chất lượng bề mặt 10/5. Mức độ đánh bóng cực đoan này loại bỏ các khuyết tật vi mô có thể hoạt động như các trung tâm hấp thụ, có khả năng dẫn đến hư hỏng do laser (LIDT). Điều này là cần thiết để tập trung các xung công suất đỉnh cao trong cắt laser công nghiệp và phẫu thuật y tế.
Tôi nên chọn chất nền nào cho thấu kính DCX trong môi trường nhiệt độ cao?
Nếu hệ thống chịu sốc nhiệt, Sapphire hoặc Silica nóng chảy là những lựa chọn ưu tiên. Sapphire có độ dẫn nhiệt cao và độ cứng Mohs là 9, trong khi Silica nóng chảy có hệ số giãn nở nhiệt (CTE) gần bằng không. Đối với hình ảnh nhìn thấy tiêu chuẩn, BK7 (K9) vẫn là giải pháp hiệu quả nhất về chi phí do tính đồng nhất và khả năng chống hóa chất tuyệt vời.
Bạn có cung cấp lớp phủ chống phản xạ (AR) tùy chỉnh cho các thấu kính có độ chính xác cao này không?
Tuyệt đối. Chúng tôi cung cấp dịch vụ lắng đọng màng mỏng tùy chỉnh dựa trên bước sóng mục tiêu của bạn. Các tùy chọn bao gồm V-Coats cho các vạch laser đơn (R < 0.1%) và Broadband AR (BBAR) cho hình ảnh phổ rộng. Mỗi lô hàng bao gồm một đường cong đo quang phổ để xác minh hiệu suất của lớp phủ.
