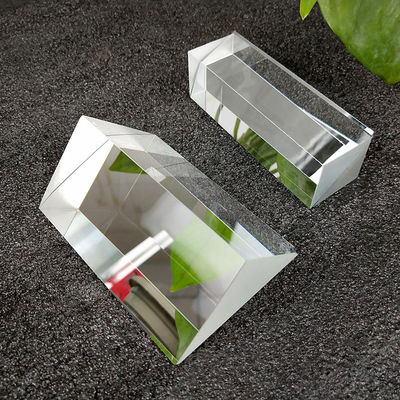

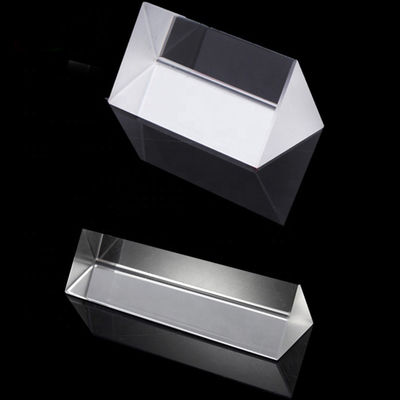

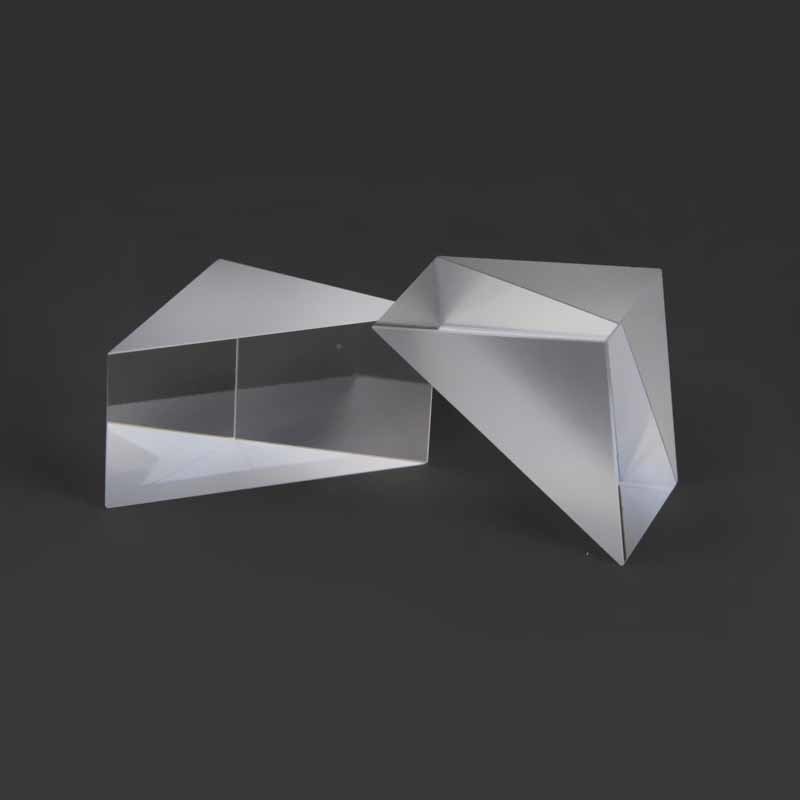

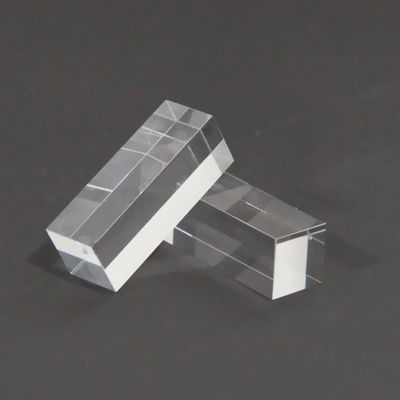

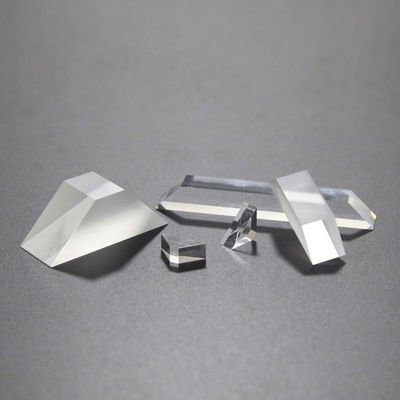

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
| Tính năng | Thông số kỹ thuật cho phản xạ bên ngoài bằng nhôm BK7 | Lợi ích hoạt động |
|---|---|---|
| Chất nền vật liệu | Kính quang học BK7 | Tính đồng nhất cao cho lăng kính 90 độ |
| Loại phản xạ | Phản chiếu bên ngoài bằng nhôm | Phản xạ bề mặt đầu tiên cho lăng kính hình chữ nhật |
| Dung sai góc | < 3 phút cung đến < 30 giây cung | Hệ thống lái có độ chính xác cao cho Lăng kính góc phải |
| Chất lượng bề mặt | Đào xới 40-20 đến 20-10 | Độ phân tán thấp trong Kính quang học 90 độ |
| Loại lớp phủ | Nhôm được bảo vệ (R > 85%) | Bề mặt phản chiếu bên ngoài bằng nhôm bền bỉ |
| Hình học | Lăng kính hình chữ nhật / Góc vuông | Đơn giản hóa việc gắn kính quang học |
| Khẩu độ rõ ràng | > 90% diện tích khuôn mặt | Trường nhìn tối đa cho Lăng kính góc vuông |
| Độ phẳng bề mặt | λ/4 @ 633nm | Mặt sóng nguyên sơ cho Phản xạ bên ngoài bằng nhôm BK7 |
| tham số | Thông số kỹ thuật |
|---|---|
| Nguyên vật liệu | BK7 hoặc thủy tinh quang học khác, thạch anh, sapphire, Ge, Si, ZnSe, CaF2, v.v. |
| Chiều dài | 3 ~ 100mm |
| Chiều rộng | 3 ~ 100mm |
| Chiều cao | 3 ~ 100mm |
| Dung sai chiều dài | +/- 0,01mm |
| Dung sai chiều rộng | +/- 0,01mm |
| Dung sai chiều cao | +/- 0,01mm |
| Dung sai góc | 3"~2' |
| sự bất thường | ΔN=0,1~0,5 |
| Độ chính xác bề mặt | N=1~3 |
| Chất lượng bề mặt | 5/10~60/40 |
| Lớp phủ | Theo yêu cầu |
| Khu vực ứng dụng | Hình ảnh, Ánh sáng, Laser, v.v. |
- Lái tia laze:Sử dụng Lăng kính góc vuông để gấp dầm công suất cao trong đầu cắt CNC công nghiệp
- Hệ thống quan sát chiến thuật:Triển khai Phản xạ bên ngoài bằng nhôm BK7 trong kính ngắm tiềm vọng cho xe cộ
- Hiệu chuẩn quang phổ:Sử dụng Lăng kính hình chữ nhật 90 độ bằng kính quang học để tham chiếu đường dẫn ánh sáng chính xác trong các thiết bị phòng thí nghiệm
- Thiết bị khảo sát:Tích hợp lăng kính Phản xạ bên ngoài bằng nhôm trong máy toàn đạc và máy cân bằng laser để có độ chính xác ở tầm xa
-
Hình dạng lăng kính kính góc phải quang học có thể tùy chỉnh để chiếu sáng
Optical Right Angle Glass Prism Shape Customizable For Lighting The technical superiority of the Optical Right Angle Glass Prism lies in its geometric accuracy and surface finish. For Lighting applications, the Shape Customizable features allow for the integration of unique mounting notches or beveled edges that enhance the "sparkle" effect under LED sources. Because we use premium Optical Right Angle Glass, these prisms maintain their crystal-clear transparency over decades
-
Lăng kính quang học thủy tinh pha lê quang học cản trở hàng không tùy chỉnh
Custom Aviation Obstacle Light Optic Crystal Glass Optical Prism In the critical field of airspace safety, the Custom Aviation Obstacle Light Optic serves as a vital component for marking high-rise structures and ensuring pilot visibility. This Crystal Glass Optical Prism is engineered to meet the stringent luminous intensity standards required for medium and high-intensity warning systems. By utilizing high-purity borosilicate or soda-lime substrates, each Custom Aviation
-
Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope
Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope The functionality of the Custom 3-100 mm Optical BK7 Glass prism extends beyond simple light bending. When used as a Right Angle Prism For Periscope, the hypotenuse serves as a high-efficiency reflector that can be either uncoated for TIR or treated with protected aluminum or silver to enhance performance at specific angles. Because we offer a Custom 3-100 mm Optical range, designers can implement these prisms
Sứ mệnh của chúng tôi là cung cấp "Chất lượng cao" & "Dịch vụ tốt" & "Giao hàng nhanh" để giúp khách hàng của chúng tôi tăng thêm lợi nhuận.
