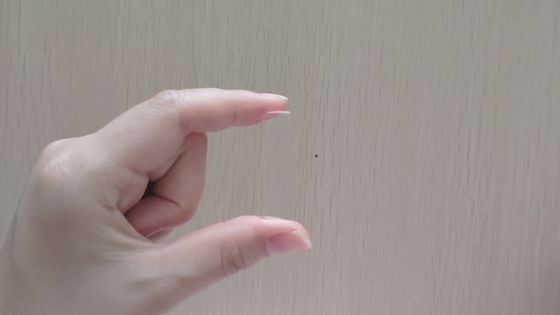

Micro Rod Lens Endoscope hình trụ Kính mỉm cười Kính ống kính ống kính ống kính ống kính quang
| Tính năng | Ống kính thanh siêu nhỏ / Ống kính thanh quang | Ống kính kính Grin |
|---|---|---|
| Chất nền vật liệu | N-BK7, Silica hợp nhất hoặc Sapphire | Kính pha tạp chỉ số gradient |
| Phạm vi đường kính | 0,2mm đến 10,0mm | 0,5mm đến 3,0mm |
| Dung sai chiều dài | ±0,01mm đến ±0,05mm | ± 0,02mm |
| Chất lượng bề mặt | 20-10 đến 10-5 Cào cào | Đào 40-20 |
| Hồ sơ khúc xạ | Hằng số (đồng nhất) | Parabol (Chỉ số độ dốc) |
| Độ phẳng mặt cuối | λ/4 đến λ/10 @ 633nm | λ/2 @ 633nm |
| Độ chính xác góc | < 1 cung phút | Không áp dụng (Gradient nội bộ) |
| Ứng dụng | Máy nội soi hình trụRơle | Ống kính vi queMục tiêu |
| tham số | Phạm vi đặc điểm kỹ thuật |
|---|---|
| Phạm vi đường kính | Dia.0.7mm-Dia.400mm |
| Phạm vi bán kính đường cong | R1.5-R∞ v.v. |
| Dung sai đường kính | +/-0,1, +/-0,01, +/-0,005, v.v. |
| Bề mặt đường kính | λ, 1/2λ, 1/4λ, 1/10λ, v.v. |
| Dung sai độ dày | +/-0,1, +/-0,05, +/-0,01, v.v. |
| Định tâm | +/-2', +/-1', v.v. |
| Khẩu độ N | 5, 1 v.v. |
| Độ không đều ΔN | 2, 1, 0,5, 0,2, v.v. |
| Chất lượng bề mặt | 60/40, 40/20, 20/10, 10/5, v.v. |
- Nội soi y tế:Sử dụngỐng kính vi quetrong máy soi khớp, máy soi bàng quang và máy nội soi để tạo hình ảnh bên trong có độ phân giải cao.
- Ống kính công nghiệp:Triển khaiThấu kính quang họcđể kiểm tra động cơ máy bay và hệ thống đường ống hẹp.
- Khớp nối sợi quang:Sử dụngỐng kính kính Grinđể tập trung ánh sáng từ điốt laser vào sợi quang đơn mode.
- Robot vi mô:Tích hợp cácỐng kính vi queVàỐng kính kính Grinvào các hệ thống thị giác robot thu nhỏ cho các nhiệm vụ chính xác.
-
