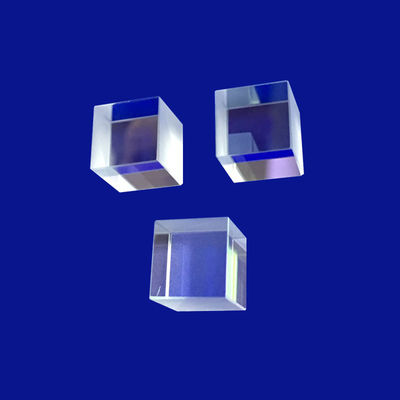

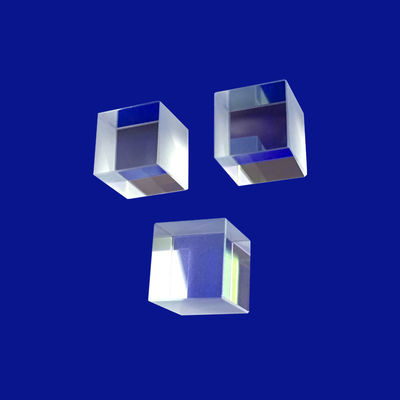

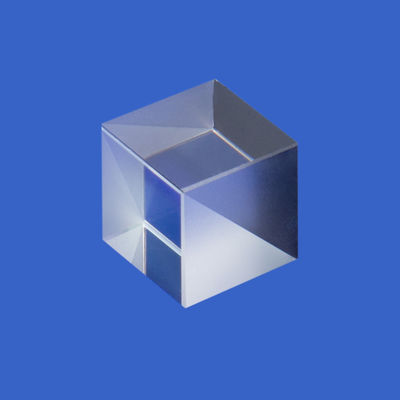

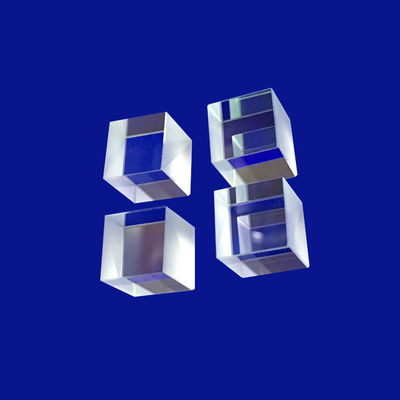

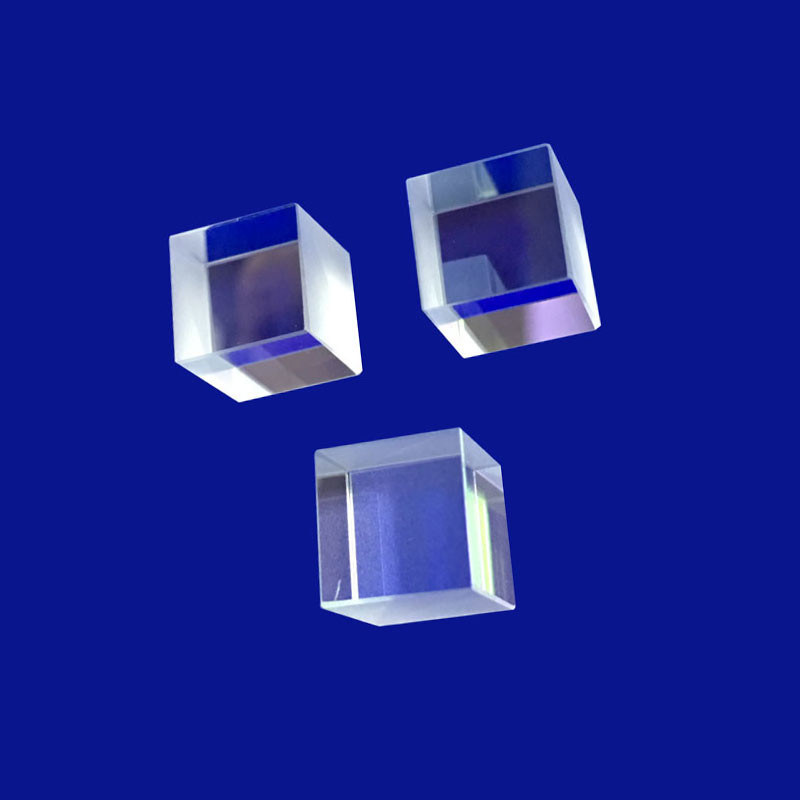

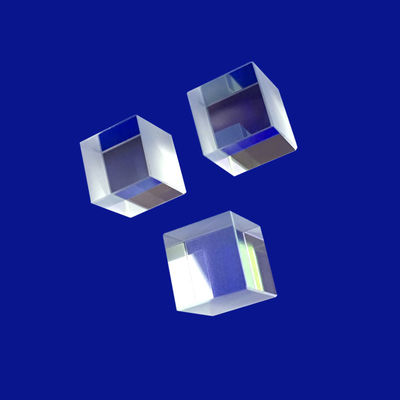

Trong quang phổ hồng ngoại biến đổi Fourier (FTIR) tiên tiến, tia laser hàng không vũ trụ và hệ thống laser CO₂ công suất cao, việc duy trì độ song song tuyệt đối của chùm tia trong quá trình điều chế phân cực là một thách thức lớn đối với hệ thống. Dòng Lăng kính khối lập phương góc ZnSe CaF2 của chúng tôi cung cấp giải pháp tích hợp cho nút cổ chai cơ học này.
Bằng cách triển khai các bộ phân cực màng mỏng cách ly cao trên hình học phản xạ ngược của Lăng kính khối góc, các thành phần này sẽ tách chùm đầu vào không phân cực thành các trạng thái phân cực s và phân cực p trực giao, đồng thời sử dụng đặc tính "phản xạ phản xạ" vốn có của khối góc để trả lại các chùm tia song song chính xác với trục đầu vào, bất kể hướng vật lý của lăng kính.
Để đáp ứng các yêu cầu về phổ rộng trải dài từ Tia cực tím sâu (DUV) đến Hồng ngoại xa (FIR), cơ sở của chúng tôi sản xuất các vật phản xạ ngược chuyên dụng này sử dụng hai chất nền tinh thể ưu tú: Zinc Selenide (ZnSe) và Canxi Fluoride (CaF2).
| Thông số kỹ thuật | Khả năng cơ sở hạ tầng ZnSe | Khả năng cơ sở hạ tầng CaF2 |
|---|---|---|
| Phân loại sản phẩm | Khối góc chia chùm tia phân cực | Khối góc chia chùm tia phân cực |
| Dải truyền vật liệu | 0,5μm - 22,0μm (Lý tưởng cho LWIR / CO₂) | 0,13μm - 10,0μm (VUV đến hồng ngoại trung) |
| Sự tuyệt chủng phân cực (Tₚ : Tₛ) | ≥ 500 : 1 (Giới hạn tùy chỉnh lên tới 1000 : 1) | ≥ 200 : 1 (Độ ổn định cao trên DUV-MWIR) |
| Độ chính xác phản xạ góc | Độ lệch chùm tia 2 giây cung (Tùy chỉnh đến 0,5) | Độ lệch chùm tia tiêu chuẩn 3 giây cung |
| Độ phẳng bề mặt (ΔW) | λ/4 @ 632,8 nm trên mỗi bề mặt hoạt động | λ/10 @ 632,8 nm (Cấp laser công suất cao) |
| Bề mặt hoàn thiện (MIL-Spec) | Tuân thủ 60/40 hoặc 40/20 Scratch-Dig | Tuân thủ 20/10 đến 10/5 Scratch-Dig |
| Khu vực khẩu độ quang học rõ ràng | ≥ 92% khẩu độ lục giác vật lý | ≥ 95% kích thước lối vào danh nghĩa |
| Chỉ số khúc xạ (n) | ≈ 2,403 @ 10,6μm | ≈ 1.399 @ 5.0μm |
| Ngưỡng sát thương bằng laser (LIDT) | ≥ 5,0 kW/cm2 (Sóng liên tục CO₂) | ≥ 15 J/cm2 (1064 nm, xung 10 ns) |
| Nguyên vật liệu | BK7 hoặc thủy tinh quang học khác, thạch anh, sapphire, Ge, Si, ZnSe, CaF2, v.v. |
| Chiều dài | 3 ~ 100mm |
| Chiều rộng | 3 ~ 100mm |
| Chiều cao | 3 ~ 100mm |
| Dung sai chiều dài | ± 0,01mm |
| Dung sai chiều rộng | ± 0,01mm |
| Dung sai chiều cao | ± 0,01mm |
| Dung sai góc | 3"~2' |
| sự bất thường | ΔN=0,1~0,5 |
| Độ chính xác bề mặt | N=1~3 |
| Chất lượng bề mặt | 5/10~60/40 |
| Lớp phủ | Theo yêu cầu |
| Khu vực ứng dụng | Hình ảnh, Ánh sáng, Laser, v.v. |
MỘT:Khối phân cực tiêu chuẩn dựa trên mặt phẳng phủ bên trong cố định 45°. Nếu khối lập phương gặp phải cường độ, độ lăn hoặc độ rung nhỏ, chùm tia thoát ra sẽ dịch chuyển ngay lập tức, gây ra lỗi căn chỉnh xuôi dòng. Lăng kính khối góc chứa ba mặt phản chiếu vuông góc với nhau. Bằng cách xử lý các bề mặt này bằng màng điện môi nhiều lớp tiên tiến, lăng kính sẽ tách ánh sáng không phân cực thành trạng thái phân cực s và phân cực p, đồng thời sử dụng hình học ba bề mặt bên trong của nó để đưa ánh sáng trực tiếp trở lại nguồn. Điều này mang lại khả năng phân tách chùm tia có độ tinh khiết cao, hoàn toàn không bị ảnh hưởng bởi các nhiễu loạn cơ học góc cạnh.
MỘT:Sự lựa chọn phụ thuộc rất nhiều vào bước sóng và môi trường hoạt động của hệ thống của bạn. Nếu đường dẫn quang học của bạn tập trung xung quanh dải hồng ngoại nhiệt (8,0 - 14,0μm) hoặc nhắm tới các tia laser CO₂ công suất cao thì ZnSe là bắt buộc do khả năng hấp thụ gần như bằng 0 ở các bước sóng dài đó. Tuy nhiên, nếu ứng dụng của bạn bao gồm các dải cực tím, nhìn thấy hoặc hồng ngoại trung (0,13 - 7,0μm), CaF2 là lựa chọn ưu việt. CaF2 có chỉ số khúc xạ thấp hơn, giúp giảm tổn thất phản xạ, có độ cứng cơ học cao hơn và có khả năng chống lại sự phá hủy của tia laser cao hơn đáng kể.
MỘT:Cả ZnSe và CaF2 đều có độ nhạy môi trường cụ thể; ví dụ, CaF2 có tính hút ẩm nhẹ, nghĩa là nó sẽ hấp thụ độ ẩm theo thời gian nếu không được bảo vệ. Để che chắn lớp phủ Bộ tách chùm phân cực bên trong, lăng kính của chúng tôi được xử lý bên trong phòng sạch Cấp 100 và được bịt kín bên trong vỏ nhôm cấp hàng không vũ trụ được anod hóa. Tất cả các cạnh tinh thể lộ ra đều nhận được lớp phủ bảo vệ cứng, giống kim cương hoặc gốc oxit, đảm bảo khả năng chống ẩm, sốc nhiệt và tiếp xúc trực tiếp với hóa chất tại hiện trường.
MỘT:Độ chính xác góc của ba mặt vuông góc lẫn nhau quyết định độ sắc nét tổng thể của chùm tia phản xạ. Một lỗi góc nhị diện nhỏ có thể khiến một điểm laser phản xạ bị chia thành sáu phản xạ yếu độc lập. Quy trình liên kết tiếp xúc quang học và phủ kim cương chính xác của chúng tôi cho phép chúng tôi kiểm soát độ chính xác của góc lưỡng diện xuống dưới 1 cung giây. Mức độ chính xác cao này đảm bảo rằng các kênh phân cực s và p được trả về duy trì tiêu điểm cấu hình không gian sắc nét và mật độ năng lượng cao trên khoảng cách truyền nhiều km.
