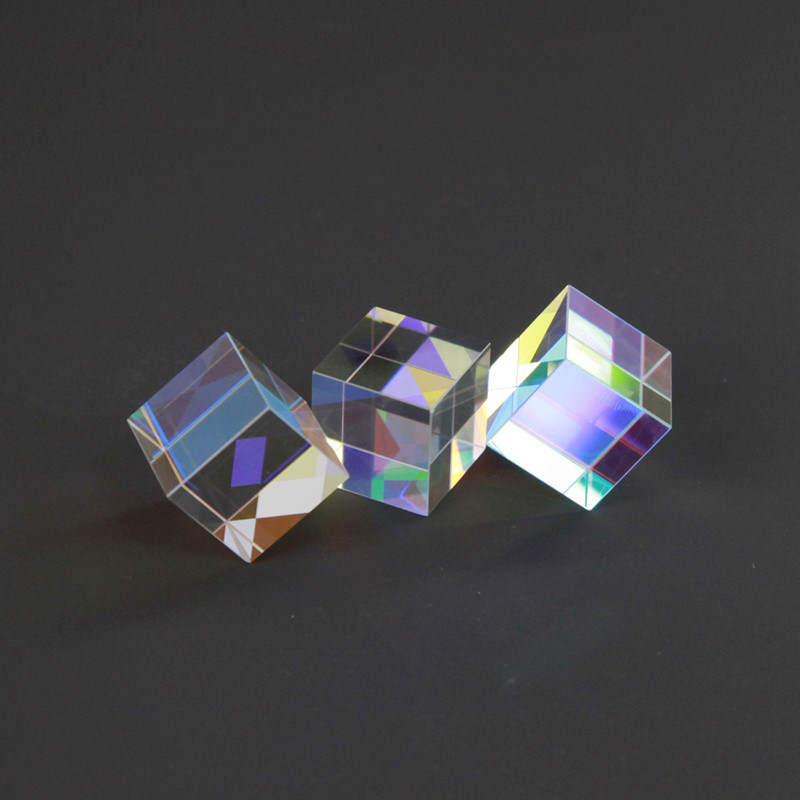

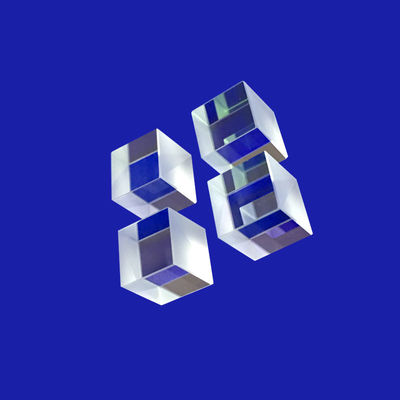

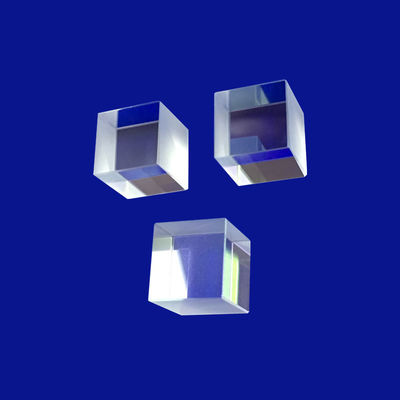

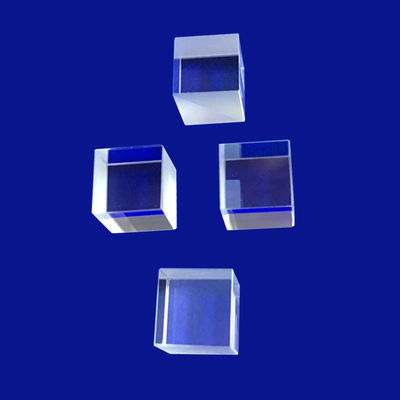

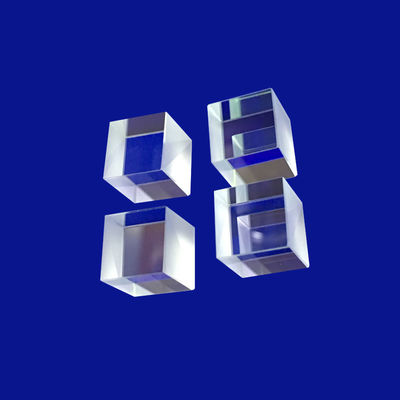

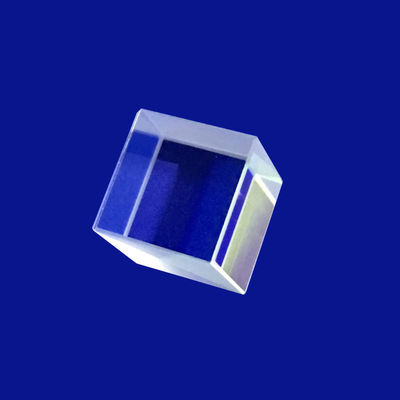

Fresnel 90 độ Khối lăng kính quang học 3mm đến 100mm Ge

Chất lượng Fresnel 90 độ Khối lăng kính quang học 3mm đến 100mm Ge nhà máy sản xuất
Chất lượng Fresnel 90 độ Khối lăng kính quang học 3mm đến 100mm Ge nhà máy sản xuất
Chất lượng Fresnel 90 độ Khối lăng kính quang học 3mm đến 100mm Ge nhà máy sản xuất
Chất lượng Fresnel 90 độ Khối lăng kính quang học 3mm đến 100mm Ge nhà máy sản xuất
Chất lượng Fresnel 90 độ Khối lăng kính quang học 3mm đến 100mm Ge nhà máy sản xuất
Chất lượng Fresnel 90 độ Khối lăng kính quang học 3mm đến 100mm Ge nhà máy sản xuất
Chất lượng Fresnel 90 độ Khối lăng kính quang học 3mm đến 100mm Ge nhà máy sản xuất
Đặc điểm kỹ thuật sản phẩm
Nơi xuất xứ: Trung Quốc
Tên thương hiệu: Advance
Chứng nhận: ROHS\Reach
Số mô hình: theo yêu cầu
Số lượng đặt hàng tối thiểu: 1
Giá: $0.2~$100
Điều khoản thanh toán: T/T&L/C
Khả năng cung cấp: 1000k/tháng
Chi tiết sản phẩm
Làm nổi bật:

Khối lăng kính quang học Ge

,

khối lăng kính quang học 100mm

,

khối lăng kính 3mm
Material: Kính quang học / H-K9L, BK7/H-K9L
Customized Support: OEM, ODM
Application Area: Khối lăng kính quang học Ge
Dimension Tolerance: +/- 0,01mm
Fresnel: 90 độ 3mm đến 100mm
Angle Tolerance: 3"~2'
Length Tolerance: +/- 0,01mm
Width Tolerance: +/- 0,01mm
Mô tả sản phẩm
Fresnel 90 độ 3mm đến 100mm Ge Optical Prism Cube
Trong hệ thống quang điện hồng ngoại sóng dài (LWIR), quản lý trọng lượng tải hữu ích trong khi tối đa hóa khẩu độ quang là một thách thức kỹ thuật quan trọng.Fresnel 90 độ Ge quang Prism Cubeđại diện cho một tiến bộ đột phá trong định tuyến chùm hồng ngoại.Ge), chuyên ngành nàyPrism quang họccấu hình thay thế cồng kềnh, quang học kính rắn truyền thống.Fresnelmô hình phân vùng trên một compact90 độđịnh dạng lệch, nàyCubeđạt được hiệu quả cao của ánh sáng hồng ngoại uốn cong và tập trung phổ trong một dấu chân trải dài từ3mm đến 100mm, giảm thiểu khối lượng và trọng lượng hàng loạt trong băng ghế quang học chiến thuật.
Các nguyên tố Germanium tiêu chuẩn vốn nặng do mật độ cao của nguyên tố thô (5.33 g / cm3), điều này hạn chế việc sử dụng chúng trong các hệ thống gimbal trên không, tải trọng nhiệt máy bay không người lái,và thiết bị nhìn ban đêm cầm tay. của chúng taGe Prism quang họcthiết kế bỏ qua hạn chế này bằng cách duy trì một hồ sơ quang học hoạt động siêu mỏng thông qua kim cương quayFresnelmỗi90 độmặt phản xạ và khúc xạ được tối ưu hóa cho băng tần nhiệt 8 - 14 μm, cung cấp hiệu suất truyền tối đa, phân tán màu thấp,và độ ổn định nhiệt cao dưới sự thay đổi môi trường nhanh chóng phổ biến trong các ứng dụng giám sát quốc phòng và công nghiệp.
Thông số kỹ thuật
Mỗi thành phần Germanium phải trải qua kiểm toán hiệu suất quang học nghiêm ngặt bằng kính hiển vi điện tử truyền (TEM) và interferometer laser hồng ngoại sóng dài.
Các thông số kỹ thuật & Khả năng cấp công nghiệp
Phân loại sản phẩm Fresnel 90 độ Ge Optical Prism Cube / LWIR Beam Bender
Vật liệu nền Optical Grade Monocrystalline Germanium (Ge, 99,999% độ tinh khiết)
Phạm vi hoạt động 8.0 μm - 14.0 μm (Infrared sóng dài / LWIR)
Tính linh hoạt về kích thước 3 mm micro-cube đến 100 mm các phần tử khẩu độ lớn
Độ chính xác của Fresnel Pitch Giảm đến khoảng cách rãnh 20 μm (Điều kim cương một điểm xoay)
Phản lệch góc ≤ 1 phút cung qua mặt phẳng xoay 90 độ
Khu vực khẩu độ rõ ràng ≥ 94% diện tích bề mặt vật lý
Hình dạng bề mặt (cấp) ≤ 1,0 μm từ đỉnh đến thung lũng qua các vùng Fresnel hoạt động
Lớp phủ chống phản xạ (AR) DLC bền cao (Carbon giống kim cương) / AR dựa trên carbon
Chỉ số khúc xạ (n) ≈ 4,003 @ 10,6 μm (Cung cấp đường tiêu cự cực ngắn)
Vật liệu BK7 hoặc thủy tinh quang học khác, thạch anh, sapphire, Ge, Si, ZnSe, CaF2 vv
Chiều dài 3~100mm
Chiều rộng 3~100mm
Chiều cao 3~100mm
Độ khoan dung chiều dài +/- 0,01mm
Độ khoan dung chiều rộng +/- 0,01mm
Độ khoan dung chiều cao +/- 0,01mm
Độ dung nạp góc 3~2'
Sự bất thường ΔN = 0,1 ~ 0.5
Độ chính xác bề mặt N=1~3
Chất lượng bề mặt 10/5~60/40
Lớp phủ Theo yêu cầu
Khu vực ứng dụng Hình ảnh, ánh sáng, laser vv
Fresnel Ge Optical Prism Cube close-up view Fresnel prism optical performance demonstration
Ưu điểm của hệ thống
Tích hợp mộtFresnel 90 độ Ge quang Prism Cubecung cấp những lợi thế lớn ở cấp hệ thống so với gương kim loại phản xạ truyền thống hoặc ống kính nhiệt rắn:
  • Giảm khối lượng thành phần mạnh mẽ:Những người cực kỳ tầm thường.FresnelMicro-đường rãnh cho phép chúng ta3mm đến 100mmcác khối để đạt được sức mạnh quang học giống hệt với quang học rắn trong khi cắt giảm trọng lượng thành phần lên đến 70%, tăng thời gian phản ứng động cơ trong các gimbal quang học tốc độ cao.
  • Khả năng khúc xạ cực cao:Chỉ số khúc xạ cao đặc biệt của Germanium (n ≈ 4) cho phép90 độđể hoạt động bên trong vỏ máy móc cực kỳ chặt chẽ, rút ngắn tổng chiều dài của tàu quang hồng ngoại.
  • Đồng nhất nhiệt cao (dn/dT quản lý):Trong khi Germanium nhạy cảm với ống kính nhiệt,lớp phủ mỏng chính xác của chúng tôi và xoay kim cương không căng thẳng giảm thiểu sự suy thoái mặt trận sóng khi tiếp xúc với phạm vi nhiệt độ nghiêm trọng (-40 ° C đến + 80 ° C).
Các lĩnh vực hội nhập chính
  • Các bộ đệm nhiệt của máy bay không người lái (UAV):Đèn nhẹGe Prism quang họclõi được sử dụng trong tải trọng đa cảm biến của máy bay không người lái để chuyển hướng ánh sáng LWIR sang các cảm biến microbolometer nội bộ.
  • Hệ thống hồng ngoại hướng về phía trước (FLIR):Gắn gọn90 độcác đường nối gấp bên trong các điểm nhìn lái xe và các khoang nhắm mục tiêu chiến thuật.
  • Các bộ điều chỉnh đồng trục laser CO2 công nghiệp:Khủng khiếpCubesplitter được sử dụng để định tuyến và lấy mẫu đường dẫn laser cắt công suất cao 10,6 μm để tạo hồ sơ chùm trong thời gian thực.
  • Nhiệt độ cầm tay & An ninh biên giới:Được sử dụng trong máy ảnh nhiệt di động để giảm thiểu trọng lượng thiết bị và giảm mệt mỏi của người vận hành trong giám sát thực địa kéo dài.
Optical prism manufacturing process Precision optical component inspection Ge optical prism quality control Optical prism applications in thermal imaging Optical lens design and manufacturing capabilities
Câu hỏi thường gặp
Q1: Tại sao Germanium (Ge) được chọn cho ống kính Fresnel 90 độ này thay vì kính quang chuẩn?
A:Kính quang tiêu chuẩn (như các công thức silicat hoặc borosilicate) trở nên hoàn toàn mờ và hoạt động như một rào cản tuyệt đối đối đối với sự hấp thụ sóng ánh sáng trên 2,5 μm.Đối với các ứng dụng hình ảnh nhiệt và bảo mật hoạt động trong quang phổ hồng ngoại sóng dài (8 - 14 μm), các chất nền bán dẫn chuyên dụng là bắt buộc.Germanium (Ge)có một cửa sổ truyền lớn kéo dài từ 2,0 μm ra đến 16,0 μm và tự hào về chỉ số khúc xạ cao đặc biệt, làm cho nó trở thành vật liệu hàng đầu cho hình ảnh nhiệt tinh vi và hồng ngoạichia sợi chùmkiến trúc.
Q2: Làm thế nào thiết kế Fresnel có lợi cho một cấu hình khối 3mm đến 100mm?
A:Trong các hệ thống khẩu độ lớn (tối đa100mm), một ống kính Germanium rắn cực kỳ nặng và dễ bị mất hấp thụ nội bộ nghiêm trọng do lớp vật liệu dày mà ánh sáng phải đi qua.Fresnelthiết kế phá vỡ bề mặt cong liên tục của một ống kính cổ điển thành một loạt các vòng đồng tâm, hồ sơ thấp.Ge Prism quang họcmà duy trì một hồ sơ siêu mỏng trên tất cả các kích thước từ3mm đến 100mm, giảm đáng kể chiều dài đường hấp thụ quang học, tối đa hóa truyền ánh sáng nhiệt và cắt giảm chi phí nguyên liệu thô đáng kể.
Câu 3: Làm thế nào để bảo vệ các rãnh nhỏ tinh tế của ống kính Fresnel khỏi các điều kiện trường khắc nghiệt?
A:Germanium là một nguyên tố tương đối mềm (Vickers ≈ 780) và có thể dễ bị xói mòn môi trường.Fresnel 90 độCác khối được xử lý bằng một lớp phủ cứng đặc biệt Diamond-Like Carbon (DLC). lớp phim mỏng này gần với độ cứng vật lý của kim cương tự nhiên, cung cấp sự bảo vệ hoàn toàn choCubechống trầy xước từ cát thổi, ăn mòn nước muối, dung môi hóa học và độ ẩm cao, đảm bảo triển khai lâu dài trong các sân khấu biển hoặc sa mạc.
Q4: Các Prism quang học Ge có thể xử lý các yêu cầu hồng ngoại hai băng tần (MWIR và LWIR) không?
A:Có. Trong khi các cấu hình tiêu chuẩn được tối ưu hóa cho băng tần LWIR 8 - 14 μm, Germanium đơn tinh tự nhiên cũng truyền ánh sáng hồng ngoại sóng trung (MWIR, 3 - 5 μm).Bằng cách thay đổi một điểm quay kim cương của chúng tôi (SPDT) hình học rãnh và áp dụng tùy chỉnh đa lớp băng thông rộng chống phản xạ (BBAR) phim mỏng, đội ngũ kỹ sư của chúng tôi có thể tùy chỉnhPrism quang tùy chỉnhĐiều này làm cho nó trở nên lý tưởng cho các cảm biến nhiệt hai băng tần và các nền tảng hình ảnh tổng hợp tiên tiến.
