Thiết kế ống kính quang học nhỏ Sapphire Quartz 25x25x25mm

Chất lượng Thiết kế ống kính quang học nhỏ Sapphire Quartz 25x25x25mm nhà máy sản xuất
Chất lượng Thiết kế ống kính quang học nhỏ Sapphire Quartz 25x25x25mm nhà máy sản xuất
Chất lượng Thiết kế ống kính quang học nhỏ Sapphire Quartz 25x25x25mm nhà máy sản xuất
Chất lượng Thiết kế ống kính quang học nhỏ Sapphire Quartz 25x25x25mm nhà máy sản xuất
Chất lượng Thiết kế ống kính quang học nhỏ Sapphire Quartz 25x25x25mm nhà máy sản xuất
Đặc điểm kỹ thuật sản phẩm
Nơi xuất xứ: Trung Quốc
Tên thương hiệu: Advance
Chứng nhận: ROHS\Reach
Số mô hình: theo yêu cầu
Số lượng đặt hàng tối thiểu: 1
Giá: $0.2~$100
Điều khoản thanh toán: T/T&L/C
Khả năng cung cấp: 1000k/tháng
Chi tiết sản phẩm
Làm nổi bật:

Thiết kế ống kính quang học 25mm

,

Thiết kế ống kính quang học nhỏ

,

Lăng kính khối thủy tinh quang học thạch anh
Material: H-K9L, BK7/H-K9L / Kính quang học
Dimension Tolerance: +/- 0,01mm
Size: 25x25x25mm / Khách hàng thực hiện
Angle Tolerance: 3"~2'
Application Area: Thiết kế ống kính quang học mini, v.v.
Flatness: N=1~3
Shape: hình cầu
Focal Length Tolerance: +/- 1%
Operatingtemperature: -20 đến 70 ° C
Customized Support: OEM, ODM
Mô tả sản phẩm

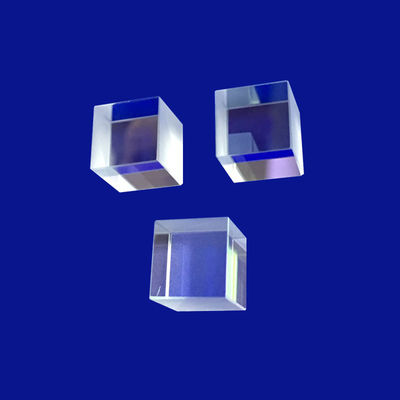

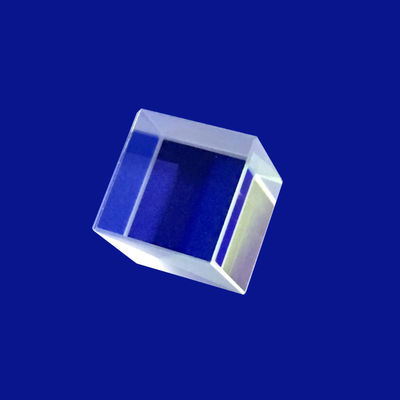

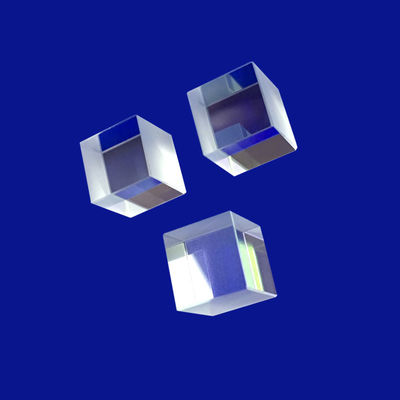

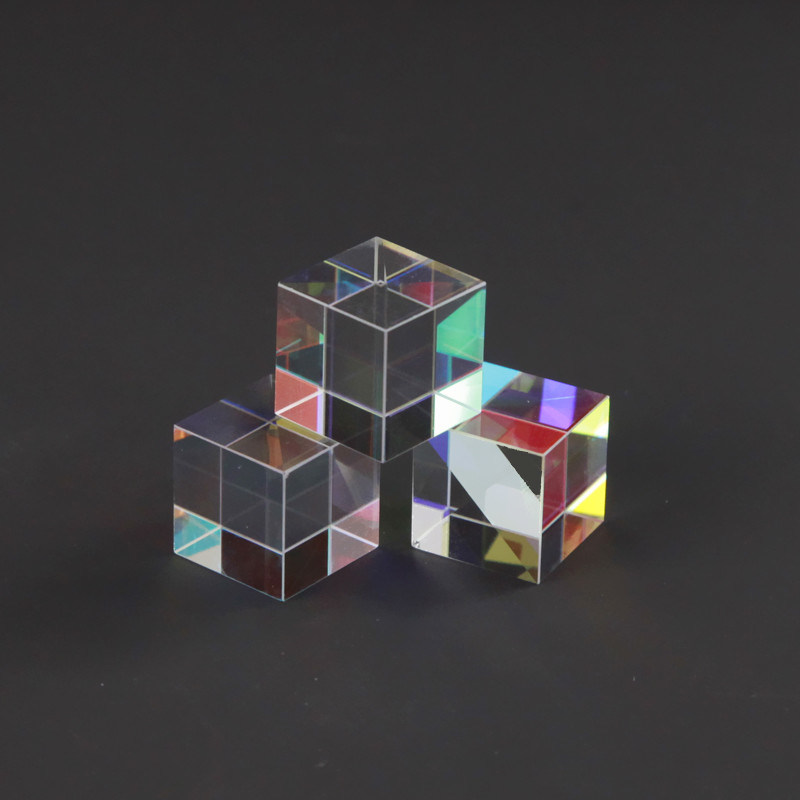

Sapphire Quartz 25x25x25mm Thiết kế ống kính quang học nhỏ
Trong các hệ thống laser công suất cao và tải trọng cảm biến môi trường khắc nghiệt, các hợp chất thủy tinh quang truyền thống chắc chắn sẽ thất bại do ống kính nhiệt hoặc suy thoái cơ học.Sapphire Quartz 25x25x25mm Thiết kế ống kính quang học nhỏCác dịch vụ cung cấp một giải pháp chiến lược bằng cách sử dụng hai nền quang học bền nhất thế giới:Vàng(Al2O3) và silica nóng chảy cao cấpThạch anh. Được thiết kế trong một compact25x25x25mm Minihồ sơ khối, các thành phần này được tùy chỉnh cho hiệu suất caoThiết kế ống kính quang họccác ứng dụng, bao gồm hình dạng chùm tia, xoay laser và tích hợp cửa sổ bảo vệ mạnh mẽ, nơi hiệu suất nhiệt độ cao và độ rõ ràng phổ cực kỳ là bắt buộc.
Đường cơ sở kỹ thuật cho một25x25x25mm Miniống kính khối dựa trên sự phù hợp chính xác của vật liệu.Vàngcung cấp độ cứng bề mặt cực cao (Mohs 9) và độ dẫn nhiệt đặc biệt, làm cho nó lý tưởng cho các thiết bị quang hướng ra ngoài tiếp xúc với mài mòn cát, độ sâu áp suất cao hoặc nhiệt dữ dội.Đồng thời, tinh khiết cao của chúng tôiThạch anhCác cấu hình cung cấp mở rộng nhiệt gần bằng không và ngưỡng thiệt hại do laser gây ra cao đặc biệt (LIDT), đảm bảo rằng khi được cấu hình như mộtThiết kế ống kính quang họcBộ phận, hệ thống xử lý hiệu suất laser nhiều kilowatt mà không có sự biến dạng chùm không gian hoặc nguy cơ nứt quang học thảm khốc.
Thông số kỹ thuật
Các thông số kỹ thuật Khả năng sử dụng đá saphir Khả năng cơ bản của thạch anh (silica nóng chảy)
Khung sản phẩm Sapphire Quartz 25x25x25mm Thiết kế ống kính quang học nhỏ Sapphire Quartz 25x25x25mm Thiết kế ống kính quang học nhỏ
Kích thước tiêu chuẩn 25 × 25 × 25 mm (các độ khoan dung vi mô tùy chỉnh đến ± 0,01 mm) 25 × 25 × 25 mm (các độ khoan dung vi mô tùy chỉnh đến ± 0,01 mm)
Phạm vi truyền 0.17 μm - 5,5 μm (UV đến hồng ngoại trung bình) 0.18 μm - 2,5 μm (UV sâu đến cận hồng ngoại)
Chất lượng bề mặt 20/10 đến 10/5 Scratch-Dig (MIL-Spec) 10/5 đến 5/2 Xá đục (Phần độ laser công suất cao)
Độ phẳng của mặt sóng ≤ λ/10 @ 632,8 nm trên khẩu độ rõ ràng ≤ λ/20 @ 632,8 nm trên khẩu độ rõ ràng
Sự dung nạp góc Độ thẳng đứng ≤ 15 giây cung ≤ 5 giây cung cho các ứng dụng đo lường
Khả năng dẫn nhiệt 40 W/(m·K) @ 25°C (Sự hấp thụ nhiệt tuyệt vời) 1.38 W/(m·K) @ 25°C
Độ cứng vật liệu Độ cứng của nốt ≈ 2000 HK (Mohs 9) Độ cứng của nốt ≈ 520 HK (Mohs 7)
Thiệt hại bằng laser (LIDT) ≥ 10 J/cm2 (1064 nm, xung 10 ns) ≥ 20 J/cm2 (1064 nm, xung 10 ns)
Vật liệu
BK7 hoặc thủy tinh quang học khác, thạch anh, sapphire, Ge, Si, ZnSe, CaF2 vv
Chiều dài
3~100mm
Chiều rộng
3~100mm
Chiều cao
3~100mm
Sự dung nạp về chiều dài
±0,01mm
Độ dung nạp chiều rộng
±0,01mm
Khả năng dung nạp chiều cao
±0,01mm
Độ dung nạp góc
3~2'
Sự bất thường
ΔN = 0,1 ~ 0.5
Độ chính xác bề mặt
N=1~3
Chất lượng bề mặt
10/5~60/40
Lớp phủ
Theo yêu cầu
Khu vực ứng dụng
Hình ảnh, ánh sáng, laser vv
Thư viện sản phẩm
Sapphire Quartz Mini Optical Lens Design Precision optical lens components Optical lens manufacturing process Custom optical lens design High-precision optical elements Optical lens quality inspection BK7 Dichroic Optical Filter 4
Các lĩnh vực hội nhập chính
  • Các máy bay không gian điện quang (EO/IR):Các khối saphir nhẹ, chắc chắn được sử dụng như các ống kính gấp ở phía trước hoặc cửa sổ để nhắm mục tiêu và camera giám sát trên máy bay.
  • Hệ thống laser công nghiệp công suất cao:Các khối thạch anh chính xác được tối ưu hóa cho định tuyến chùm tia laser sợi 1064 nm, kết hợp và thiết lập lọc không gian.
  • Cửa sổ hình ảnh tàu ngầm biển sâu:Các ống kính hình khối mini 25x25x25mm có độ bền cao được thiết kế để chịu được áp suất thủy tĩnh cực cao trong khi vẫn duy trì các lĩnh vực thị giác góc rộng.
  • Phân đo bán dẫn & Kiểm tra Wafer:Máy tách prism thạch anh tùy chỉnh được sử dụng trong phòng sạch để hướng dẫn đường ánh sáng cực tím sâu (DUV) để phân tích khiếm khuyết wafer quy mô nano.
Câu hỏi thường gặp
Q1: Làm thế nào để bạn chọn giữa Sapphire và Quartz nền cho một 25x25x25mm Mini khối quang học?
A:Sự lựa chọn được quyết định bởi yếu tố căng thẳng chính của hệ thống của bạn.Thiết kế ống kính quang họcđòi hỏi độ bền cấu trúc cực cao, chống trầy xước hoặc hoạt động trong băng tần hồng ngoại trung bình (3,0 - 5,5 μm),Vànglà bắt buộc do độ cứng Mohs 9 và truyền quang phổ rộng.nếu ứng dụng của bạn liên quan đến laser tia cực tím (UV) năng lượng cao hoặc yêu cầu sự ổn định kích thước hình học tuyệt đối trong biến động nhiệt độ dễ bay hơi, silic hợp kim loạiThạch anhđược ưa thích do ngưỡng tổn thương laser vượt trội và hệ số giãn nở nhiệt thấp đặc biệt.
Q2: Những thách thức chính khi xử lý một khối Mini 25x25x25mm sử dụng Sapphire là gì?
A:Bởi vìSapphire'sđộ cứng vật lý cực kỳ, các công cụ nghiền kim cương và đánh bóng quang học tiêu chuẩn bị mòn nhanh chóng, khiến nó khó duy trì các góc 90 ° chính xác và bề mặt phẳng.cơ sở xử lý của chúng tôi sử dụng tùy chỉnh xây dựng, các trạm CNC cực cứng được trang bị bùn kim cương tinh thể tích tụ cao.25x25x25mm MiniKhóa xuống dưới 15 giây cung trong khi cung cấp một bề mặt mượt mà, độ thô thấp (Ra ≤ 0,5 nm) đáp ứng các thông số kỹ thuật nghiêm ngặt.
Q3: Thiết kế ống kính quang học nhỏ này có thể đáp ứng các yêu cầu lớp phủ bên trong tùy chỉnh không?
A:Đúng vậy, hoàn toàn.Sapphire Quartz 25x25x25mm MiniCác khối có thể được tùy chỉnh với lớp phủ phim mỏng bền cao. Chúng tôi có thể đặt lớp phủ chống phản xạ (AR) để tối đa hóa thông lượng,Bộ đệm điện đệm phản xạ cao (HR) cho xoay laser đơn tuyếnTất cả các lớp phủ được áp dụng bằng cách sử dụng Phong trào chùm electron hỗ trợ ion để đảm bảo mật độ tối đa và khả năng phục hồi môi trường,ngăn ngừa sự suy thoái của phim khi sử dụng trong lĩnh vực lâu dài.
Q4: Cách định hướng tinh thể của Sapphire ảnh hưởng đến hiệu suất thiết kế ống kính quang học như thế nào?
A:Sapphire là một tinh thể phân cực, có nghĩa là chỉ số khúc xạ của nó thay đổi tùy thuộc vào góc mà ánh sáng xâm nhập vào lưới tinh thể.Để ngăn ngừa phân cực không mong muốn hoặc khúc xạ kép (hình ảnh ma) bên trongỐng kính quang nhỏĐối với các ứng dụng mà độ tinh khiết phân cực là rất quan trọng,chúng tôi sản xuất khối với trục quang song song với hướng truyền ánh sángTrục C (0001) SapphireĐịnh dạng tỉ mỉ này hoàn toàn loại bỏ các hiện vật hai phân rã, đảm bảo sự lan truyền sóng sạch qua khẩu độ rõ ràng.
