Φ60mm Cấu hình lớn 16K Line Scan Camera

Chất lượng Φ60mm Cấu hình lớn 16K Line Scan Camera nhà máy
Đặc điểm kỹ thuật sản phẩm
Nơi xuất xứ: Trung Quốc
Tên thương hiệu: Advance
Chứng nhận: ROHS\Reach
Số mô hình: L60F6040-M72
Số lượng đặt hàng tối thiểu: 1
Giá: $0.2~$100
Điều khoản thanh toán: T/T&L/C
Khả năng cung cấp: 1000k/tháng
Chi tiết sản phẩm
Làm nổi bật:

Ống kính máy ảnh 60mm

,

Kính ảnh định dạng lớn

,

Ống kính máy ảnh quét dòng 16K
Product Name: Ống kính máy ảnh quét dòng 16K
Focal Length: 60 mm
Resolution: 8K 7μm/16K 3,5μm
Lris: F4.0～F16
Filter Size: Vòng điều hợp có thể tùy chỉnh
Focus: 0,3m～Inf.
Flange Length: 12mm
Mount Type: M72
Dimensions: Φ49×66mm
Operating Temp.: -20oC～60oC
Mô tả sản phẩm
Φ60mm Cấu hình lớn 16K Line Scan Camera
CácL60F6040-M72là một tầng đỉnhΦ Máy ảnh quét đường 16K định dạng lớn 60mmĐược xây dựng độc quyền cho độ phân giải cực cao, kiểm tra bề mặt công nghiệp quy mô lớn.ống kính máy ảnh quét đường 16K định dạng lớnđược thiết kế để bao gồm đầy đủ các thế hệ mới nhất của 8K 7μm và 16K 3.5μm cảm biến quét đường siêu dài.Φ ống kính máy ảnh quét đường 16K định dạng lớn 60mmcung cấp sự ổn định cứng đá và truyền quang cao được yêu cầu cho bán dẫn tiên tiến, tấm thủy tinh và các mạng giám sát web liên tục định dạng lớn.
Thông số kỹ thuật
Mô hình F30M1528M42 F30M2528M42 F30M3528M42 F30M5020M42 L60F6040-M72
Độ dài tiêu cự 15mm 25mm 35mm 50mm 60mm
Kích thước hình ảnh Φ30mm Φ30mm Φ30mm Φ30mm Φ60mm
Nghị quyết 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 8K 7μm/16K 3,5μm
Phạm vi tỷ lệ 0.001X~0.05X 0.001X~0.125X 0.001X~0.175X 0.001X~0.167X 0.001X~0.2X
RI > >80% > 72% >83% >90% > 68%
Phạm vi làm việc - Iris F2.8F22 F2.8F22 F2.8F22 F2.0F22 F4.0F16
Phạm vi làm việc - Tập trung 0.3mInf. 0.2mInf. 0.2mInf. 0.3mInf. 0.3mInf.
Kiểm soát - Iris Hướng dẫn Hướng dẫn Hướng dẫn Hướng dẫn Hướng dẫn
Kiểm soát - Tập trung Hướng dẫn Hướng dẫn Hướng dẫn Hướng dẫn Hướng dẫn
góc trường 89.4° @Φ28.7
52.8° @Φ14.4		 59.7° @Φ28.7
32.1° @Φ14.4		 44.6° @Φ28.7
23.2° @Φ14.4		 22.0° @Φ28.7
10.0° @Φ14.4		 53.1° @Φ60
50.0° @Φ56
Sự biến dạng của TV -0,1% -0,09% -0,08% -0,07% 00,2%
Chiều dài sườn 12mm 12mm 12mm 12mm 12mm
Loại đắp M42/M58 M42/M58 M42/M58 M42/M58 M72
Kích thước bộ lọc Nhẫn thích hợp tùy chỉnh Nhẫn thích hợp tùy chỉnh Nhẫn thích hợp tùy chỉnh M43 P=0,75mm M43 P=0,75mm
Kích thước Φ55*83,5mm Φ59*98.8mm Φ55*86.7mm Φ52*63,5mm Φ49*66mm
Trọng lượng 323.5g 476g 350g 290g 314g
Tiếp tục điều hành. -20°C-60°C -20°C-60°C -20°C-60°C -20°C-60°C -20°C-60°C

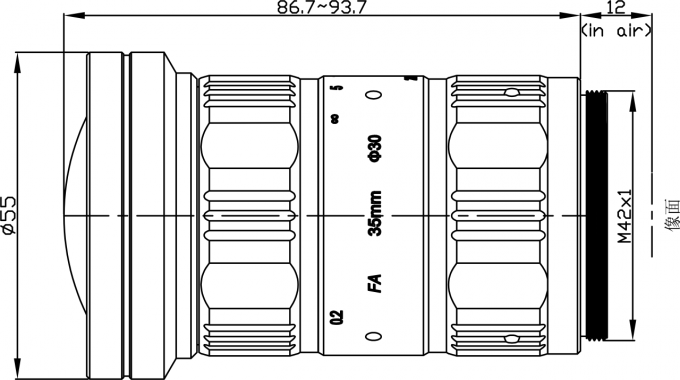

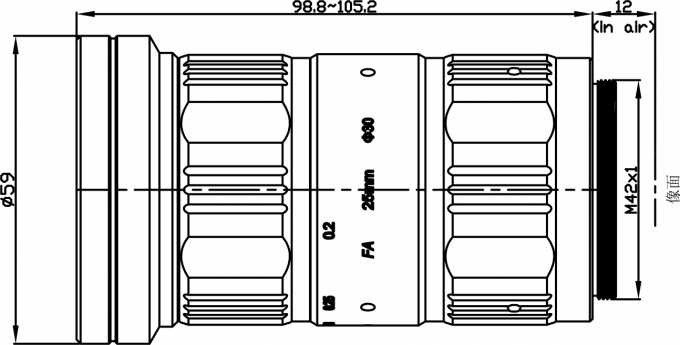

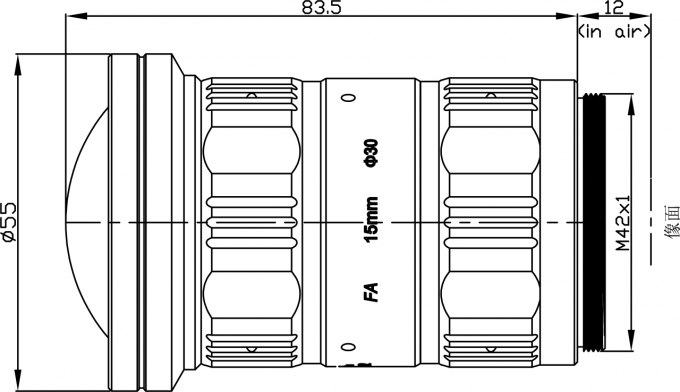

Φ60mm Large Format 16K Line Scan Camera Lens front view Φ60mm Large Format 16K Line Scan Camera Lens side view Φ60mm Large Format 16K Line Scan Camera Lens technical details
Các đặc điểm chính
  • Vòng tròn hình ảnh Φ60mm lớn:Được thiết kế như một sự thậtống kính máy ảnh quét đường 16K định dạng lớn, nó hoàn toàn bao gồm chiều dài cảm biến độ phân giải cao mà không có bóng góc.
  • Khả năng phân giải 16K:Được thiết kế để bắt được các bất thường ở mức độ dưới micron,Φ ống kính máy ảnh quét đường 16K định dạng lớn 60mmhỗ trợ các pixel cực dày 3.5μm.
  • M72 Heavy-Duty Mount Connection:Nắp M72 đảm bảo không nghiêng trục quang học, đảm bảo các mô-đun máy ảnh quét đường lớn, lớn.
  • Kiểm tra Wafer bán dẫn:Quét toàn bộ bề mặt wafer bán dẫn hoặc mặt nạ photolithography cho các khiếm khuyết quy mô nano và các hạt bụi.
  • Kiểm tra kính OLED & FPD:Lý tưởng để phân tích các nền thủy tinh tấm phẳng lớn cho sự không nhất quán của mảng pixel, sự sắp xếp thủy tinh và vết trầy xước nhỏ.
  • Phong liệu đồng cao cấp và phim tách pin:Theo dõi các lỗ vi mô hoặc độ dày lớp phủ không đồng đều trên các quy trình sản xuất tấm siêu rộng.
Câu hỏi thường gặp
  • Hỏi: Tại sao tôi cần ống kính máy ảnh chụp đường 16K định dạng lớn Φ60mm thay vì ống kính công nghiệp M42 tiêu chuẩn?
    A: Kính tiêu chuẩn M42 chỉ chiếu hình tròn Φ30mm. Nếu bạn cố gắng gắn chúng trên máy ảnh 12K hoặc 16K, các cạnh sẽ đen tối.Φ ống kính máy ảnh quét đường 16K định dạng lớn 60mmcung cấp một điểm ngọt Φ60mm khổng lồ, đảm bảo toàn bộ chiều dài của cảm biến 16K 3,5μm nhận được dữ liệu hình ảnh chất lượng cao.
  • Hỏi: Giao diện cơ học của ống kính máy ảnh quét đường 16K định dạng lớn này là gì?
    A: Nó đi kèm với một gắn dây M72 cứng nhắc cao, cung cấp một kết nối cơ học chính xác, vững chắc để giảm thiểu uốn cong trong các dây chuyền sản xuất tự động.
  • Q: Phạm vi khẩu độ tối ưu để duy trì độ phân giải cao nhất là gì?
    A: Trong khi ống kính bao gồm F4.0 đến F16, điểm ngọt ngào cho hiệu suất giới hạn nhiễu xạ đỉnh với cảm biến 16K thường nằm giữa F4.0 và F5.6.
