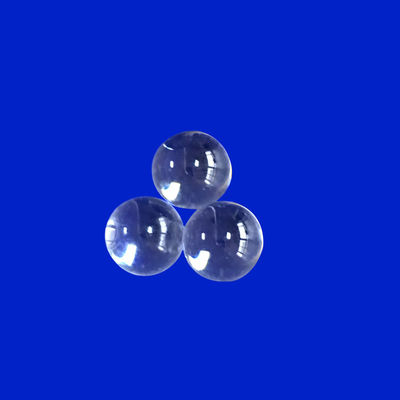

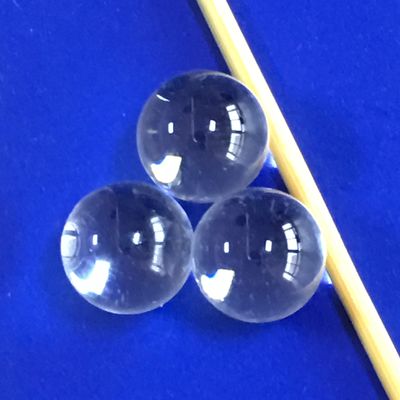

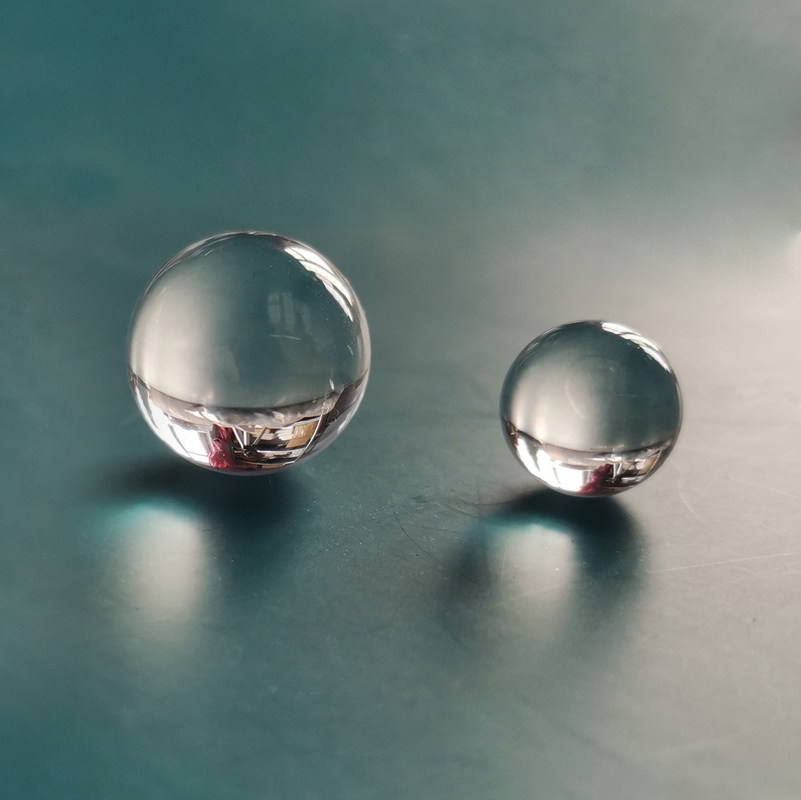

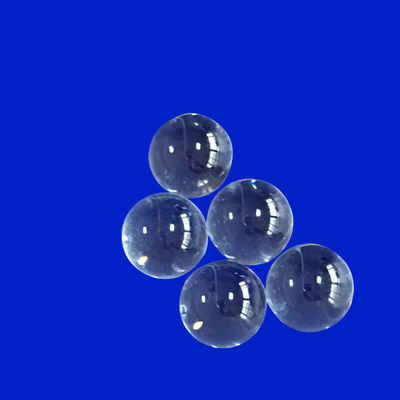

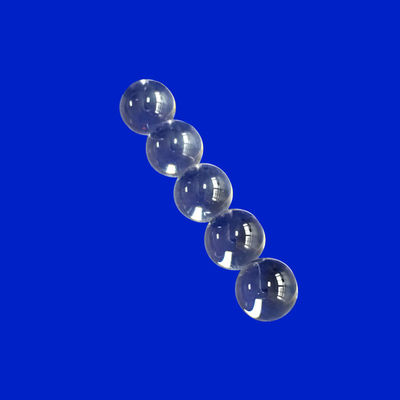

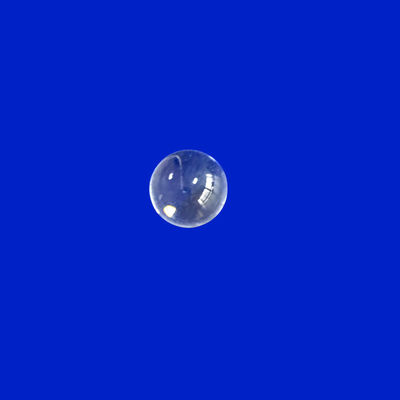

Ống kính bóng quang học 1mm
Ống kính bóng quang học 1mm
,Ống kính bóng quang học 2mm
,bóng thấu kính pha lê 60/40 2
CácỐng kính bóng quang 1mmlà một thành phần quang học vi mô chính xác được thiết kế để kết hợp ánh sáng hiệu quả, ghép nối và tập trung trong các hệ thống quang nhỏ gọn. Được sản xuất từ các vật liệu quang học chất lượng cao như kính BK7,sapphire, hoặc silic hợp nhất tùy thuộc vào các yêu cầu ứng dụng,Ống kính bóng quang 1mmcung cấp đối xứng hình cầu tuyệt vời và các tính chất khúc xạ đồng nhất cao. Điều này cho phép kiểm soát chính xác sự lan truyền ánh sáng ở quy mô vi mô,làm cho nó đặc biệt phù hợp với truyền thông sợi quang, kết nối laser diode, và tập hợp quang nhỏ.
Do đường kính cực nhỏ,Ống kính bóng quang 1mmđược sử dụng rộng rãi trong các ứng dụng nơi hạn chế không gian và hiệu quả quang học đều rất quan trọng.cho phép ghép nối hiệu quả giữa sợi quang hoặc giữa các nguồn sợi và laserTrong các hệ thống quang học kỹ thuật,Ống kính bóng quang 1mmđược đánh giá cao vì sự đơn giản, hiệu quả truyền tải cao và tương thích với một loạt các bước sóng từ nhìn thấy đến hồng ngoại gần.
Kính bóng hình cầu thường được sử dụng cho laser Collimating và tập trung, kết nối laser-fiber, kết nối sợi-sợi và kết nối sợi-dữ liệu.Các hình cầu lớn hơn dễ xử lý hơn và giảm độ nhạy của sự sắp xếp chuyển dịchTuy nhiên, các hình cầu nhỏ hơn có lợi thế phù hợp với các gói nhỏ hơn.Quá trình sản xuất được kiểm soát cẩn thận sản xuất hình cầu với đường kính chính xác và bề mặt vượt trội qua Chúng tôi cung cấp ống kính hình cầu quang họcCác ống kính nửa quả bóng (bộ bán cầu) là lý tưởng cho các ứng dụng như truyền thông sợi, nội soi, sao chép vi mô, thiết bị thu quang và hệ thống đo laser.
| Phạm vi đường kính | Dia.0.7mm-Dia.400mm |
| Phạm vi bán kính đường cong | R1,5-R∞ v.v. |
| Độ khoan dung đường kính | +/-0.1+/-0.01, +/- 0,005 v.v. |
| Độ chính xác bề mặt | λ,1/2λ,1/4λ,1/10λ vv |
| Sự dung nạp về độ dày | +/-0.1+/-0.05, +/- 0,01 v.v. |
| Trung tâm | +/-2',+/-1' vv |
| Khẩu kính N | 5,1 vv |
| Sự bất thường ΔN | 2,1,0.5,0.2 vv |
| Chất lượng bề mặt | 60/40.40/20,20/10,10/5 vv |
- Thiết kế quang cực nhỏ gọn:Ống kính bóng quang 1mm cho phép tích hợp vào các hệ thống quang cực thu nhỏ.
- Hiệu suất nối cao:Địa hình hình cầu được tối ưu hóa cải thiện hiệu suất kết nối sợi-sợi và sợi-sạc.
- Sự lệch quang thấp:Khi thẳng hàng đúng cách, ống kính bóng quang 1mm giảm thiểu tác dụng biến dạng hình cầu.
- Khả năng tương thích với các vật liệu rộng:Có sẵn trong BK7, sapphire và silic hợp kim cho các môi trường quang học khác nhau.
- Hỗ trợ sóng rộng:Thích hợp cho phạm vi quang hiển thị, cận hồng ngoại và mở rộng tùy thuộc vào chất nền.
- Hiệu suất quang ổn định:Ống kính bóng quang 1mm duy trì hành vi khúc xạ nhất quán trong các điều kiện môi trường khác nhau.
- Hệ thống truyền thông sợi quang:Được sử dụng để kết nối tín hiệu hiệu quả và tối ưu hóa truyền tải.
- Các mô-đun laser diode:Nâng cao hiệu quả tạo hình chùm và tiêm ánh sáng.
- Các thiết bị quang học y tế:Được áp dụng trong các đầu dò quang nhỏ nội soi và chẩn đoán.
- Hệ thống cảm biến quang học:Được sử dụng trong các cảm biến chính xác đòi hỏi các yếu tố lấy nét quang compact.
- Hệ thống hình ảnh vi mô:Hỗ trợ các tập hợp quang nhỏ có độ phân giải cao.
- Photonics công nghiệp:Tích hợp vào các hệ thống đo bằng laser nhỏ gọn.
Shanghai Advance Optical-Electronics Technology Co., Ltd là một doanh nghiệp sản xuất dựa trên công nghệ,được thành lập chính thức vào tháng 9 năm 2009, địa điểm nhà máy nằm ở Công viên Công nghiệp Qingpu,Thượng HảiCông ty này tập hợp một số kỹ thuật viên xuất sắc trong ngành công nghiệp quang học,có khả năng hỗ trợ toàn diện như thiết kế quang học, cơ học và điện, dịch vụ xử lý và bán hàng, và hết lòng cung cấp cho mỗi khách hàng với chất lượng cao và tiện lợi sản phẩm và dịch vụ.,xử lý các yếu tố quang học chính xác, thiết kế và xử lý ống kính máy ảnh, thiết kế quang học và giải pháp tối ưu hóa đường quang học, tư vấn kỹ thuật và dịch vụ sau bán hàng.Máy nhìn, trí tuệ nhân tạo, y sinh, thành phố thông minh, giám sát cao cấp, dụng cụ thử nghiệm, thiết bị, khắc laser, ánh sáng đặc biệt, các tổ chức nghiên cứu khoa học, v.v.
Ưu điểm của công ty:
- Có khả năng thiết kế, sản xuất và bán hàng toàn diện và cung cấp cho khách hàng các dịch vụ mua sắm thuận tiện tại một cửa;
- Nó có hàng chục ngàn khuôn và mẫu quang học, có thể cung cấp cho khách hàng các dịch vụ kiểm chứng nhanh với chi phí thấp;
- Có thể tham gia sớm vào nghiên cứu và phát triển sản phẩm mới của khách hàng, cung cấp các kế hoạch và đề xuất khả thi và làm cho dự án ít đi vòng;
Q1: Chức năng chính của ống kính bóng quang 1mm là gì?
A: Kính kính hình bóng quang 1mm được thiết kế để tập trung và ghép ánh sáng hiệu quả giữa sợi quang hoặc giữa sợi và nguồn ánh sáng, đảm bảo mất mát tối thiểu và hiệu quả truyền cao.
Q2: Tại sao ống kính bóng quang 1mm thường được sử dụng trong sợi quang?
A: Do đối xứng hình cầu và đường kính nhỏ, ống kính bóng quang 1mm cung cấp sự phù hợp chế độ tuyệt vời giữa các sợi quang, cải thiện hiệu quả nối trong các hệ thống truyền thông.
Q3: Những vật liệu nào có sẵn cho ống kính bóng quang 1mm?
Đáp: Kính bóng quang 1mm thường được sản xuất từ thủy tinh BK7, sapphire hoặc silica nóng chảy, mỗi loại có đặc điểm hiệu suất quang học và nhiệt khác nhau.
Q4: Liệu ống kính bóng quang 1mm có thể được sử dụng trong các ứng dụng laser?
A: Vâng, ống kính bóng quang 1mm được sử dụng rộng rãi trong các hệ thống ghép diode laser và hình dạng chùm vì độ chính xác cao và mất mát quang thấp.
Q5: Liệu ống kính bóng quang 1mm có cần lớp phủ không?
A: Các lớp phủ chống phản xạ có thể được áp dụng cho ống kính bóng quang 1mm để tăng hiệu quả truyền và giảm tổn thất phản xạ bề mặt trong các phạm vi bước sóng cụ thể.
-
