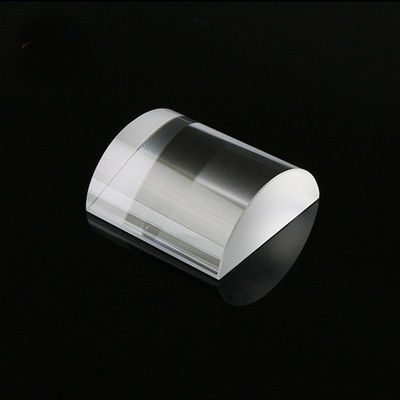

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments
Trong lĩnh vực quang học có độ chính xác cao,Thấu kính lồi BK7 Kính quang họcloạt được công nhận là thành phần cơ bản cho thao tác ánh sáng tiên tiến. Cụ thể,Thấu kính lồi Plano hình trụđược thiết kế để tập trung ánh sáng thành một đường sắc nét, đồng nhất thay vì một điểm duy nhất, khiến nó trở thành một thiết bị quang học thiết yếu cho các hệ thống quét và căn chỉnh khác nhau.
Bằng cách sử dụng phí bảo hiểmKính quang học BK7, những thấu kính này mang lại độ đồng nhất cao và hàm lượng bong bóng thấp, đảm bảo độ truyền qua tối đa trên quang phổ khả kiến. Hình học độc đáo củaThấu kính lồi Plano hình trụ—có một bề mặt phẳng và một bề mặt cong hình trụ—cho phép nén ánh sáng chỉ theo một chiều. Khả năng này rất quan trọng đối với các thiết bị quang học yêu cầu định hình chùm tia, chẳng hạn như máy đo mức laser, máy quét mã vạch và thiết bị hình ảnh có độ phân giải cao.
Để hỗ trợ kỹ thuật chính xác, bảng sau đây nêu chi tiết các thông số kỹ thuật được áp dụng choThấu kính lồi BK7 Kính quang họcVàThấu kính lồi Plano hình trụsản xuất.
| Tính năng | Thấu kính lồi BK7 Kính quang học | Thấu kính lồi Plano hình trụ |
|---|---|---|
| Chất nền vật liệu | Kính quang học BK7 | Kính quang học BK7 có độ rõ nét cao |
| Hình học ống kính | Thấu kính lồi Plano hình trụ | Một mặt phẳng, một mặt hình trụ |
| Chất lượng bề mặt | Đào xới 40-20 đến 20-10 | Tối ưu hóa cho dụng cụ quang học |
| Phạm vi độ dài tiêu cự | 5mm đến 1000mm | Chính xác cho thấu kính lồi Plano hình trụ |
| Định tâm | < 3 phút cung | Dụng cụ quang học có độ trung thực cao phù hợp |
| Tùy chọn lớp phủ | AR, BBAR hoặc V-Coat | Tăng Cường Thấu Kính Lồi Kính Quang Học BK7 |
| Dung sai kích thước | ±0,05mm đến ±0,1mm | Độ chính xác cho dụng cụ quang học |
| Độ phẳng bề mặt | λ/4 @ 633nm | Duy trì đường đi của thấu kính lồi Plano hình trụ |
| Phạm vi đường kính | Dia.0.7mm-Dia.400mm |
| Phạm vi bán kính đường cong | R1.5-R∞ v.v. |
| Dung sai đường kính | +/-0,1, +/-0,01, +/-0,005, v.v. |
| Bề mặt đường kính | λ, 1/2λ, 1/4λ, 1/10λ, v.v. |
| Dung sai độ dày | +/-0,1, +/-0,05, +/-0,01, v.v. |
| Định tâm | +/-2', +/-1', v.v. |
| Khẩu độ N | 5, 1 v.v. |
| Độ không đều ΔN | 2, 1, 0,5, 0,2, v.v. |
| Chất lượng bề mặt | 60/40, 40/20, 20/10, 10/5, v.v. |
- Quét laze:Sử dụngThấu kính lồi Plano hình trụtrong máy quét 3D và đầu đọc mã vạch để thu thập dữ liệu.
- Chẩn đoán y tế:Thực hiệnThấu kính lồi BK7 Kính quang họctrong nội soi và dụng cụ quang học nhãn khoa.
- Đo lường công nghiệp:Triển khaiThấu kính lồi Plano hình trụtrong các cấp độ laser và hệ thống ánh sáng có cấu trúc cho xây dựng.
- Hình ba chiều:Sử dụngKính quang học BK7để mở rộng và định hình các chùm tham chiếu trong các thiết bị quang học phức tạp.
Phần này cung cấp những hiểu biết kỹ thuật có thẩm quyền về việc lựa chọnThấu kính lồi BK7 Kính quang họcVàThấu kính lồi Plano hình trụ.
-
